Создание записи ОЖР

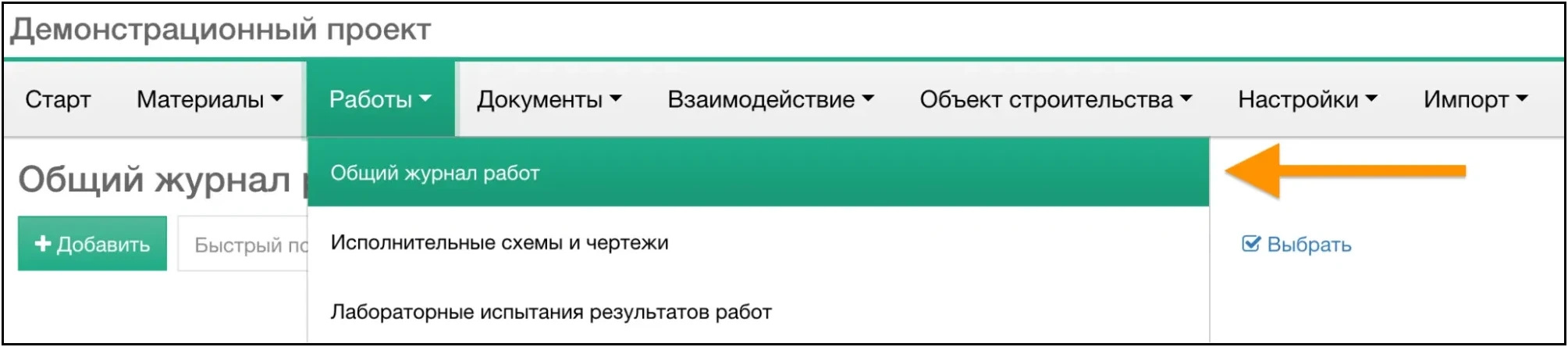

Записи общих журналов работ (далее ОЖР) создаются во вкладке Работы -> Общий журнал работ.

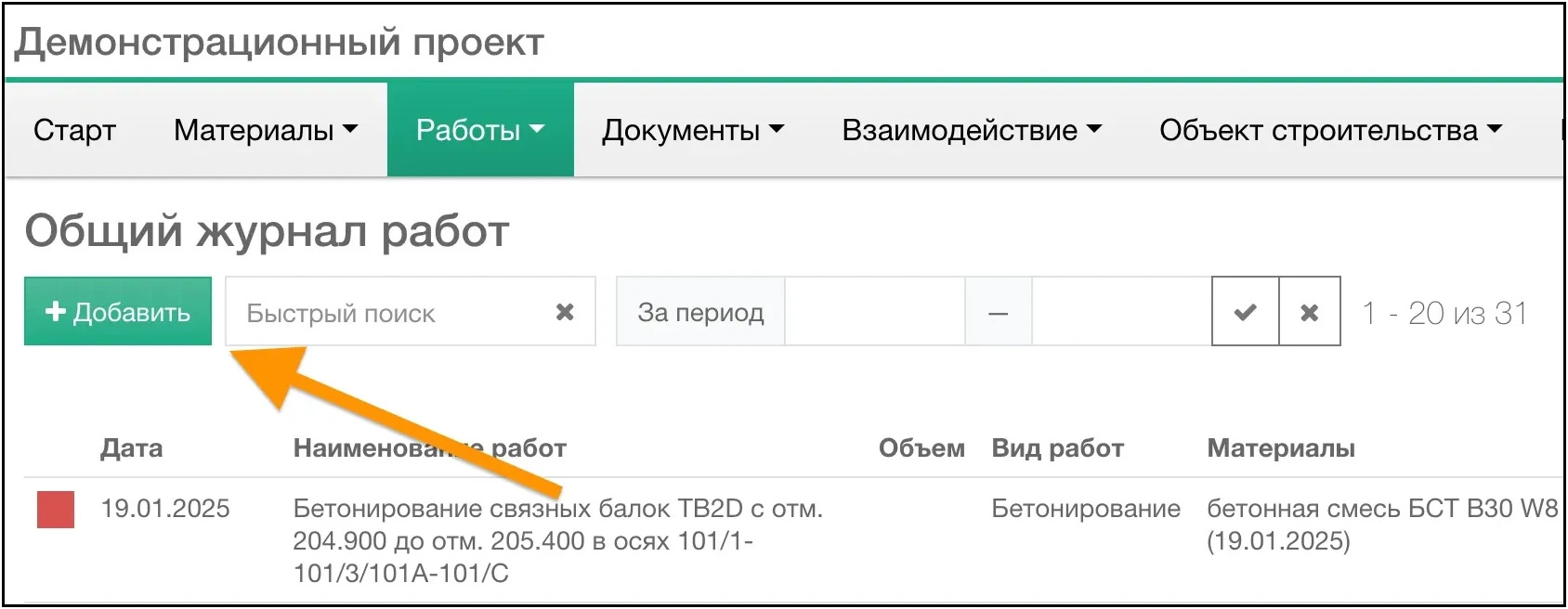

Для создания новой записи ОЖР нажмите на кнопку Добавить.

Откроется страница записи ОЖР со следующими полями для заполнения:

Основные поля

• Дата - дата проведения работ

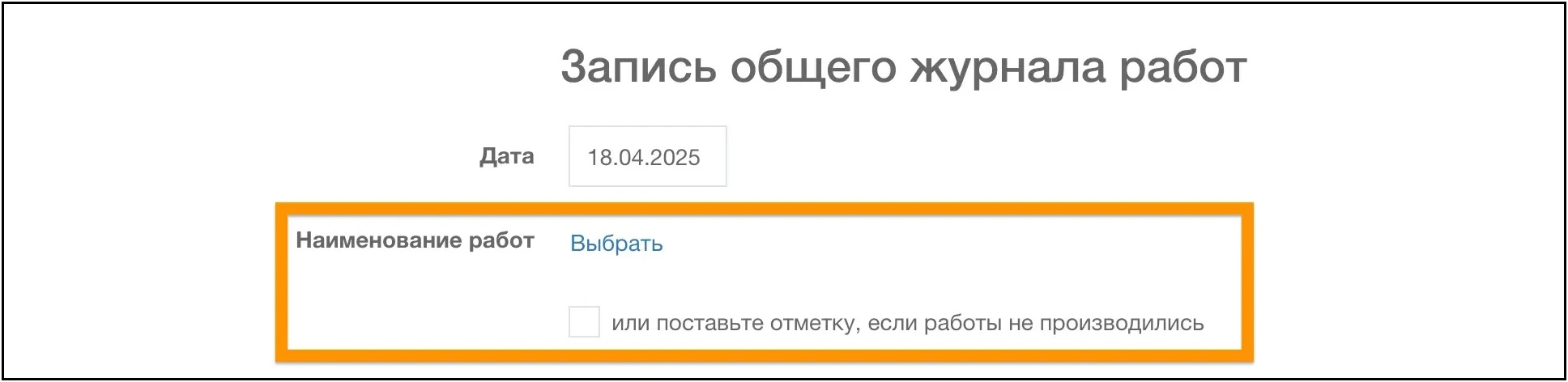

• Наименование работ - название работы. Нажмите кнопку Выбрать для того, чтобы открыть список работ и выбрать необходимую. Вы также можете поставить галочку под кнопкой Выбрать, если работы не производились.

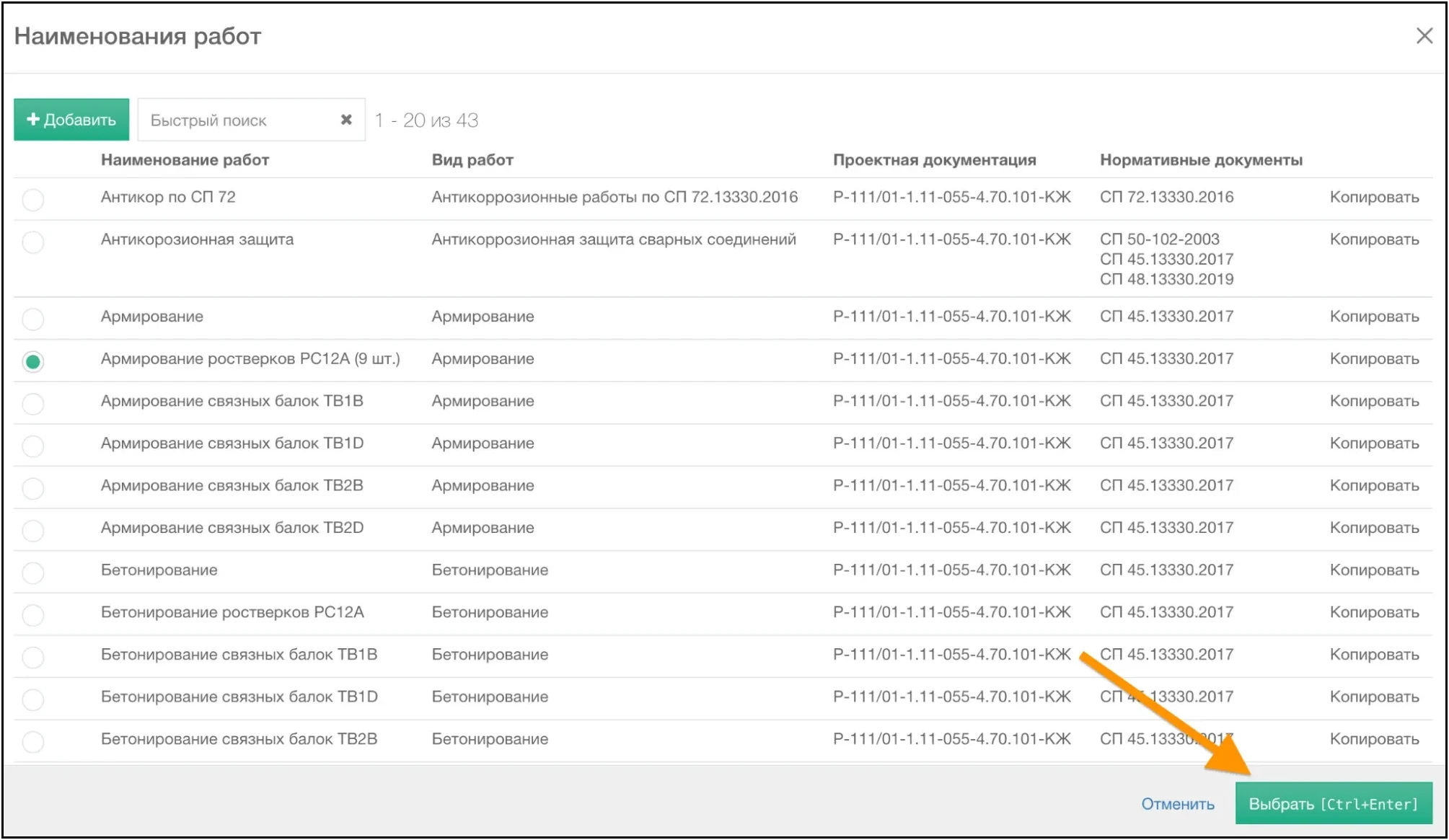

  После нажатия на кнопку Выбрать откроется справочник работ, в котором необходимо найти (в поле Быстрый поиск возможен поиск по значениям во всех 4 столбцах) и выбрать работу, по которой требуется создать запись в ОЖР и подтвердить выбор в нижнем правом углу

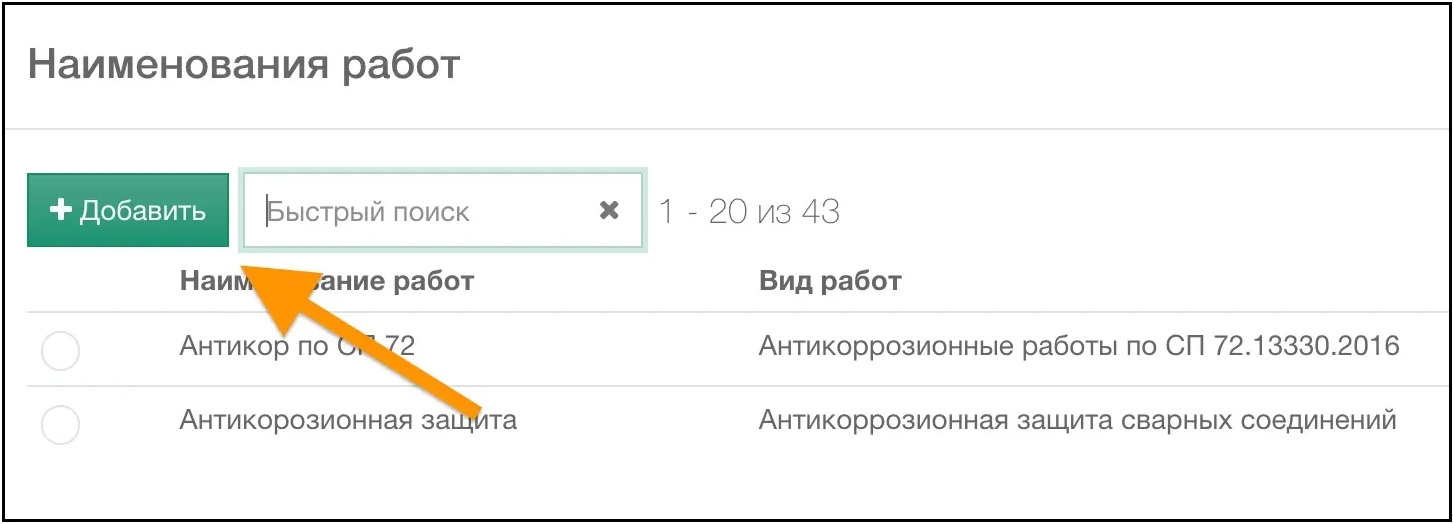

  Если в открывшемся списке вы не видите необходимой работы, вы можете создать ее с помощью кнопки Добавить в левом верхнем углу окна - откроется окно создания нового наименования работ, в котором необходимо заполнить всю основную информацию. Подробнее про создание наименований работ рассказываем в соответствующей инструкции.



  Обратите внимание: в зависимости от вида выбранной работы (армирование, бетонирование, сварочные и т.д.) на странице записи ОЖР появятся дополнительные поля для заполнения. Ниже вы найдете краткое описание каждого из этих полей, а подробнее про них рассказываем в инструкциях по спецжурналам.

• Ответственный за производство работ - поле для выбора сотрудника, ответственного за производство работ. Логика работы поля идентична логике выбора наименования работ.

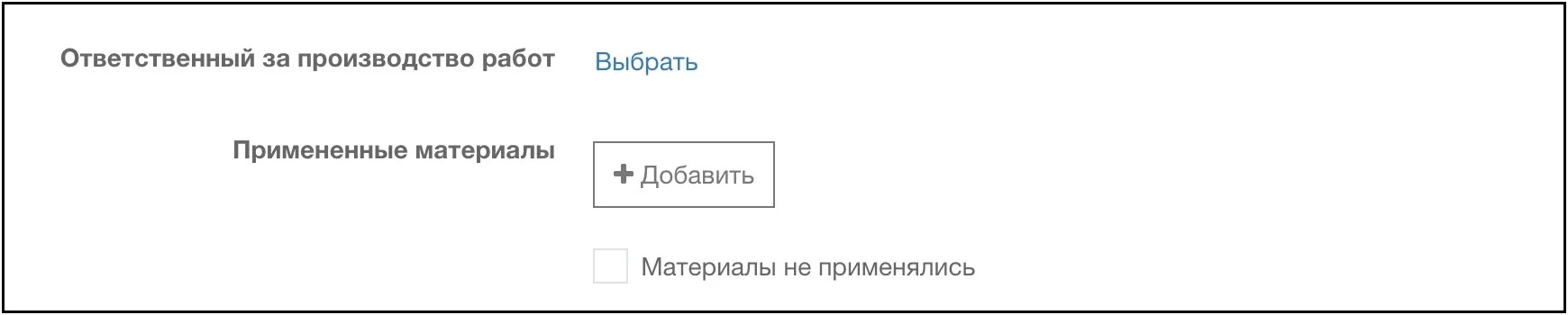

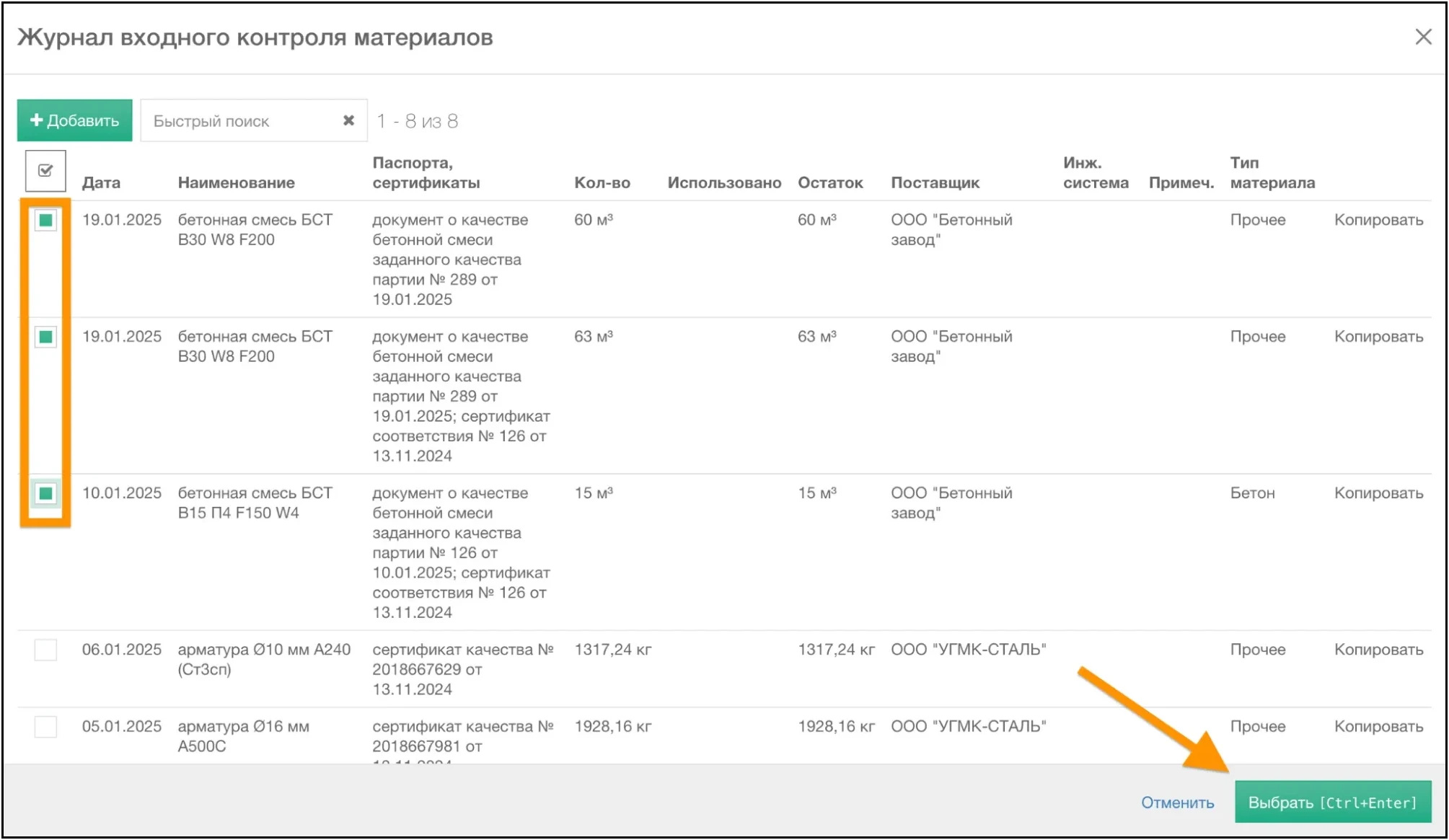

• Примененные материалы - здесь выбираются материалы, примененные в работе. Для выбора нажмите кнопку Добавить - откроется окно выбора записей ЖВК, в котором вы можете выбрать несколько записей и подтвердить выбор нажатием на кнопку Выбрать.





  Если в открывшемся списке вы не видите необходимой записи ЖВК, вы можете создать ее с помощью кнопки Добавить в левом верхнем углу. Откроется окно создания новой записи ЖВК, в котором необходимо заполнить всю основную информацию. Подробнее о создании записей ЖВК рассказываем в инструкции по созданию записей ЖВК.

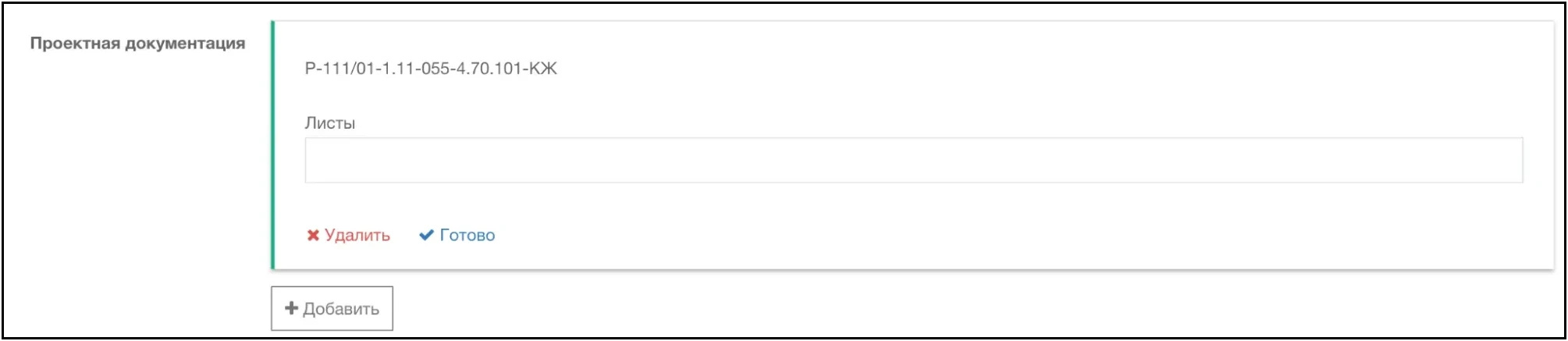

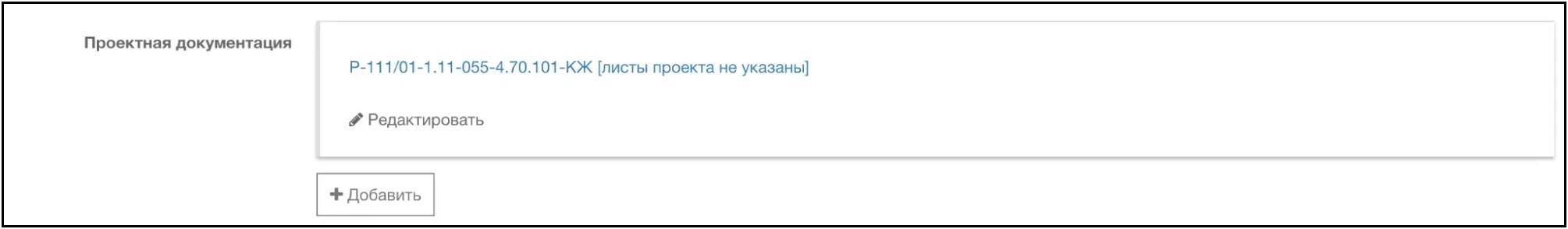

• Проектная документация - заполняется автоматически, в зависимости от выбранной работы. При необходимости, можно отредактировать информацию по количеству листов проектной документации,а также удалить запись, подгрузившуюся автоматически и добавить новую





• Фотоматериалы - сюда после сохранения и успешного создания записи ОЖР можно загрузить необходимые фотоматериалы (необязательное поле)

Дополнительные поля

Общие для всех и единственные дополнительные в работах вида: Бурение скважин под сваи, Геодезические работы, Забивка свай, Испытания, Прочее, Цементная стяжка пола

• Место проведения работ - отметки и оси, на которых проводились работы
• Объем за день - объем использованных за день материалов (необязательное поле). Единица измерения задается непосредственно на странице работы в разделе “Наименования работ”
• Условия производства работ - дополнительные комментарии по условиям, в которых работы производились

Антикорозионные работы по СП 72.13330.2016

• Смена - данные по смене, выполнявшей работы, необязательное поле
• Температура во время выполнения работ, °С
  • на поверхности материала - температура непосредственно поверхности материала
  • окружающего воздуха не более 1м от поверхности - температура воздуха на расстоянии 1м от рабочей поверхности
• Число нанесенных слоев и их толщина, мкм - число слоев материала и их толщина, указывается в микрометрах
• Температура сушки, °С - температура, с которой производилась сушка материала
• Продолжительность сушки, ч - продолжительность сушки в часах
• Примечание - дополнительные примечания

Антикорозионная защита сварных соединений

• Наименование соединяемых элементов - полное название каждого из соединяемых элементов
• Заводской материал антикоррозионного покрытия закладных изделий - материал, с помощью которого производились работы по антикоррозионной защите сварных соединений (цинк, алюминий, защитные грунты, лаки, стекло или полимеры)
• Место или номер (по чертежу или схеме) свариваемого элемента - определяется по схеме или чертежу рассматриваемого участка
• Марка покрытия сварных соединений - материал покрытия
• Метод нанесения покрытия - метод, которым наносилось покрытие (вручную, аэрозольное распыление и т.д.)
• Ответственный, принявший узел под антикоррозионную защиту - здесь выбирается представитель ответственного лица, принявший результаты работы
• Исполнитель - в этом поле прописывается имя того, кто непосредственно занимался нанесением
• Результаты осмотра - поле для указания результатов осмотра выполненных работ
• Толщина покрытия, мкм - толщина в микрометрах
• Замечания по контрольной проверке - дополнительные замечания по проверке, в случае, если таковые имеются
• Атмосферные условия
  • Температура воздуха °С
  • Скорость ветра, м/с
  • Осадки

Армирование

• Сварщики - здесь необходимо выбрать сварщиков, производивших работы. В случае, если справочник сварщиков, открывающийся при нажатии на кнопку Выбрать, пуст, вы можете добавить новых сварщиков в этом же окне, нажав на кнопку Добавить и заполнив все необходимые поля в открывшейся форме
• Железобетонные конструкции - здесь необходимо выбрать из справочника те железобетонные конструкции, по которым проводились работы по армированию

Бетонирование

• Дата и время начала бетонирования и Дата и время окончания бетонирования - временные рамки, в которые проводились работы по бетонированию
• Железобетонные конструкции - здесь необходимо выбрать из справочника те железобетонные конструкции, по которым проводились работы по бетонированию
• Температура наружного воздуха, °С - температура воздуха, зафиксированная во время проведения работ
• Способ и режим твердения бетона - способ и режим твердения бетона ( естественный, метод термоса, тепловлажностная обработка, прогрев и т.д.)

Земляные работы

• Выполнение противопучинных и других присыпок дна траншей (котлована) от км, ПК до км, ПК - толщина, граница, вид для подсыпки, а также вид присыпки трубопровода. Для подсыпок или присыпок указывается тип «мягкий грунт». Это необходимо для обеспечения плотного прилегания трубопроводных элементов, и соответственно исключения повреждения самого трубопровода, а также для сохранения ведущего изоляционного материала трассы. Если подсыпки не предусмотрены, ставится прочерк или запись «не предусмотрено». Параметры для постельной подсыпки или присыпки указываются в продольном формате.
• Примечание - дополнительные примечания по земляным работам

Испытания трубопровода по ГОСТ

• Линия трубопровода - здесь необходимо выбрать линию трубопровода, проходящую испытания. В случае, если справочник линий, открывающийся при нажатии на кнопку Выбрать, пуст, вы можете вручную добавить новые линии в этом же окне, нажав на кнопку Добавить в правом верхнем углу и заполнив все необходимые поля в открывшейся форме

Монтаж строительных конструкций

• Место установки и номера монтажных схем
• ИТР - здесь необходимо выбрать инженерно-технического работника, ответственного за монтаж конструкций. В случае, если справочник работников, открывающийся при нажатии на кнопку Выбрать, пуст, вы можете вручную добавить информацию о работниках в этом же окне, нажав на кнопку Добавить в правом верхнем углу и заполнив все необходимые поля в открывшейся форме
• Сварщики - здесь можно выбрать сварщиков, производивших работы, в случае если они были задействованы. В случае, если справочник сварщиков, открывающийся при нажатии на кнопку Выбрать, пуст, вы можете добавить новых сварщиков в этом же окне, нажав на кнопку Добавить и заполнив все необходимые поля в открывшейся форме
• Замечания и предложения по монтажу - дополнительные замечания и предложения по монтажу конструкций
• Атмосферные условия
  • Температура воздуха °С
  • Скорость ветра, м/с
  • Осадки
• Записи журнала сварочных работ - в этом поле необходимо выбрать ссылки на записи журналов сварочных работ

Прокладка кабеля

• Ответственный за прокладку кабеля - в этом поле необходимо выбрать лицо, ответственное за прокладку кабеля
• Кабельная линия - здесь необходимо выбрать кабельную линию. В случае, если справочник линий, открывающийся при нажатии на кнопку Выбрать, пуст, вы можете вручную добавить новые линии в этом же окне, нажав на кнопку Добавить в правом верхнем углу и заполнив все необходимые поля в открывшейся форме
• Количество соединительных муфт на линии - общее количество соединительных муфт на кабельной линии
• Температура окружающего воздуха при прокладке, °С - температура воздуха на момент проведения работ
• Способ подогрева кабеля - способ прогрева, для работ при низких температурах
• Продолжительность прокладки, ч - продолжительность прокладки кабеля в часах

Сварка трубопроводов по ГОСТ 32569-2013

• Записи журнала по сварке трубопроводов - в этом поле необходимо выбрать ссылки на записи журналов по сварке трубопроводов

Сварочные

• Записи журнала сварочных работ - в этом поле необходимо выбрать ссылки на записи журналов сварочных работ
• Сварщики - здесь необходимо выбрать сварщиков, производивших работы. В случае, если справочник сварщиков, открывающийся при нажатии на кнопку Выбрать, пуст, вы можете добавить новых сварщиков в этом же окне, нажав на кнопку Добавить и заполнив все необходимые поля в открывшейся форме

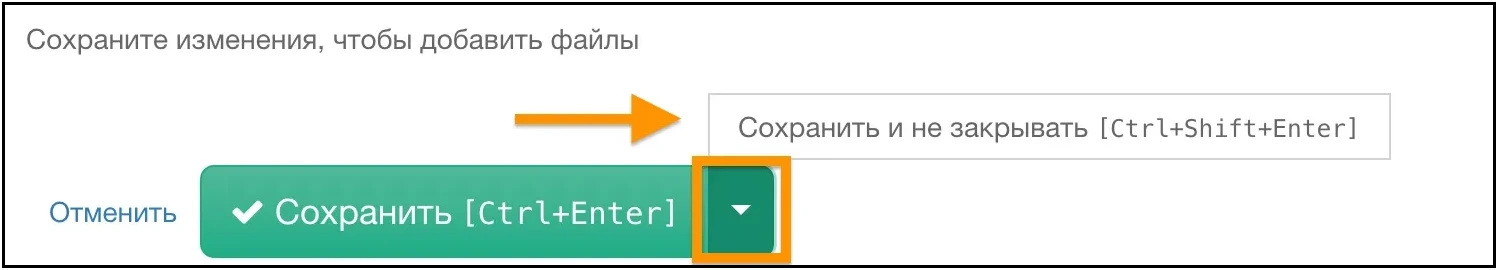

После заполнения всех полей нажмите на кнопку Сохранить внизу страницы для того, чтобы успешно создать запись ОЖР. Вы также можете нажать на стрелку слева от кнопки для того, чтобы открыть вторую опцию сохранения - Сохранить и не закрывать, которая позволит вам остаться на странице для проверки заполненной вами информации и внесения изменений
